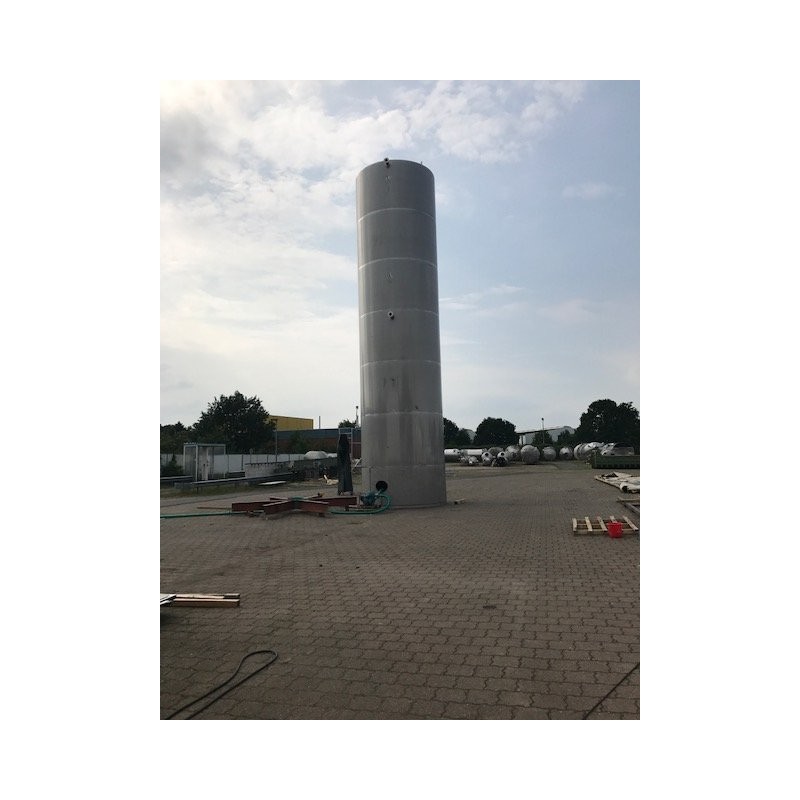

Flachbodenbehälter, 205 cbm

Zur Wunschliste hinzufügen

Keine Produkte bisher hinzugefügt

Ausführung:
zyl. stehend mit unterem flachen Boden
mit Pratzen zur Befestigung und oberem Kegelboden
ausgelegt für spez. Gewicht 1,1, Temperatur 100 °C
inkl. Standsicherheitsnachweis
für Außenaufstellung
unter Berücksichtigung von Windlastzone 2
Einwirkungen aus Erdbeben und Überschwemmungen sind nicht berücksichtigt

Anschlüsse:
1 Mannloch DN 600 im Zylinder
Flanschanschlüsse nach DIN 2633 PN10:
im oberen Boden mittig Entlüftung DN 125
Befüllung DN 80 mit Krümmer an die Wand
1 x DN 80
1 Muffe 1 1/2" für Überfüllsicherung
im unteren Bereich 2 Muffen 2" für Temperatur und Inhaltsmessung
Auslauf DN 80 so tief wie möglich


Alternativ:

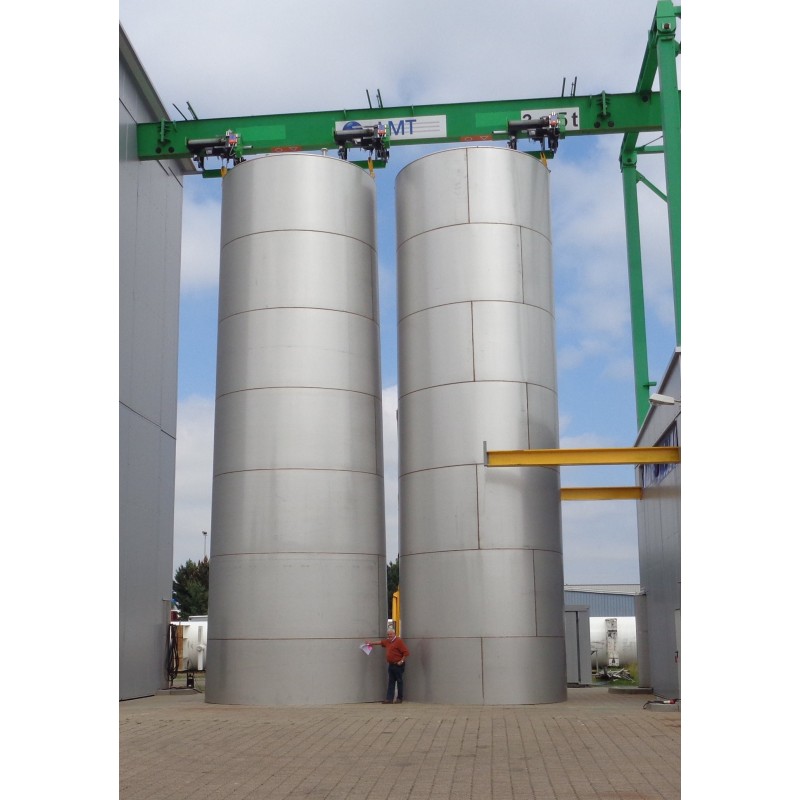

2 Behälter wie vorstehend, jedoch
Werkstoff: V4A 1.4571


Mehrpreis:
12 Bodenanker gemäß beil. Skizze/Foto
- müssen bauseits darauf verschweißt werden -

Mehrpreis, falls gewünscht:

Isolierung um Zylinder und oberen Boden,
100 mm Mineralwolle, Abdeckung 1 mm dickes
Aluminiumblech, mit V2A-Treibschrauben befestigt,
alle Ausschnitte im Blechmantel werden sorgsam
herausgearbeitet und, wo erforderlich, mit Blenden
versehen - zur vor Ort Montage/Gerüst bauseits -

Mehrpreis:
das Mannloch erhält eine demontierbare Kappe
mit innenseitig befestigter Isolierung

Mehrpreis, falls gewünscht:

1 innenliegende Heizschlange aus Rohr 33,7 x 2,6
Heizungsein-/-ausgang Flansch DN 25 DIN 2633
ausgelegt für 3,0 bar Betriebsüberdruck, für Wasser
ohne Luft, gemäß DGRL 2014/68/EU Art.3 Abs.3 ohne
TÜV-Abnahme, hergestellt nach guter Ingenieurspraxis

3769

Technische Daten

Inhalt 205 cbm
Werkstoff Edelstahl
Werkstoff Spezifikation V2A + V4A
ä. Durchmesser 4140 mm
zyl. Höhe 15000 mm
oberer Boden 795 mm
Gesamthöhe 15795 mm
Abnahmen inkl. Standsicherheitsnachweis
Lager Bremen
Stück 4
